    Jau beveik surinkau visus reikiamus komponentus paprastai transformatorinei svarkutei, dvigubo pulso. Savartyne atkasiau transformatorių iš 1450W mikrobangės. Nzn, gal būna ir galingesnių:


    keletas komponentų pirktų ir išluptų iš senos elektrotech.:

    Nupirkau porą orinių stumoklių, rodos max slėgis 0,8MPa, eiga nedidelė, bet bus kaip tik:

    Mintis tokia, kad abu elektrodai tolygiai spaustų virinamą plokštelę.

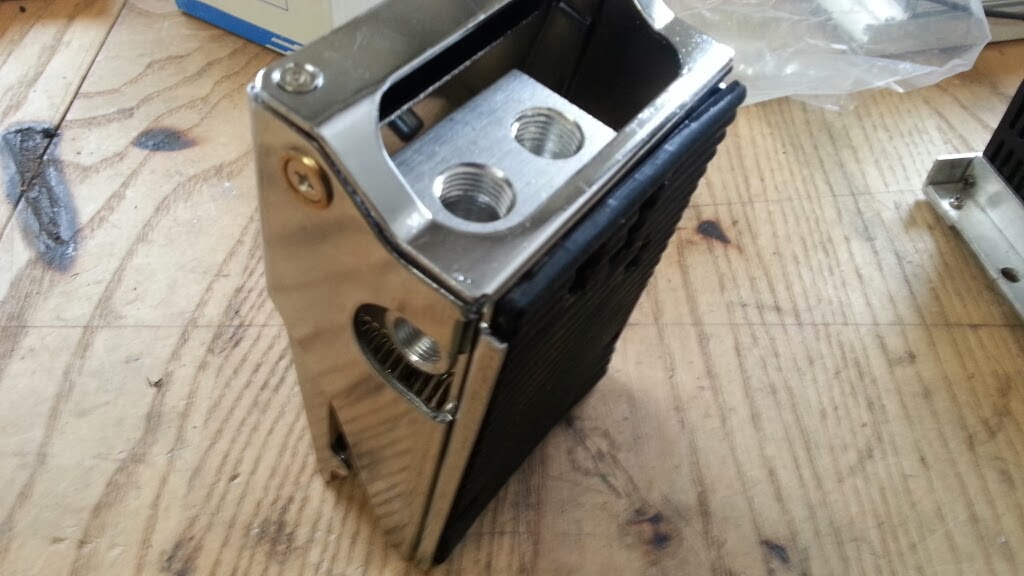

    Santechnika:


    Dar laukiu kojinio pedalo. nežinau ar tinkamą nupirkau, nes reikia, kad veiktų į abi kryptis, t.y. paspaudus stumtu stumoklius, o atleidus pakeltų:
    http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=181309377248
    Rašo 2 pozicijų, 3 padėčių. Darbinis irgi iki 0,8MPa
    Taimingas arduino pagalba, intervalais kas 50ms, tikriausiai galima bus ir pakeist nors nemanau, kad reikės:

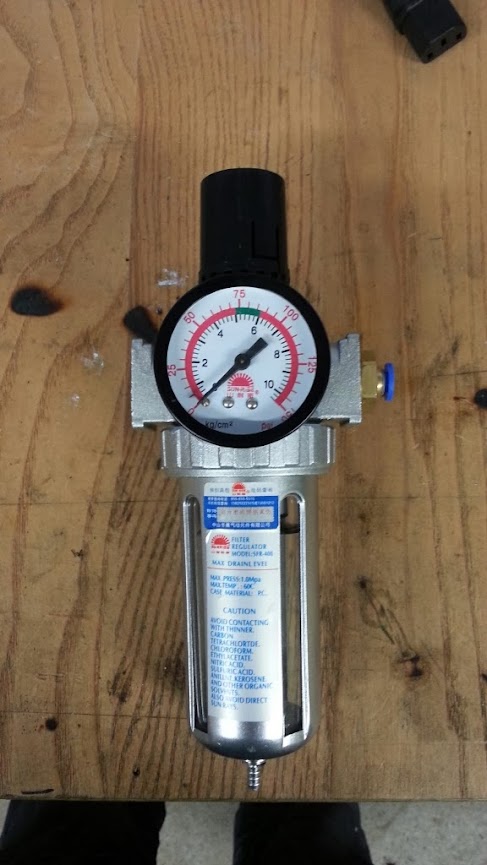

    Dar nupirkęs slėgio reguliatorių su filtru, nepadariau fotkes, nes kažkur nukišau.
    Veiksmas pagal tokią schemutę:

    Taigi valdymas kojinis, tiek suvirinimo, tiek elektrodų prispaudimo, kad abi rankytės patogiai laikytų bateriją.

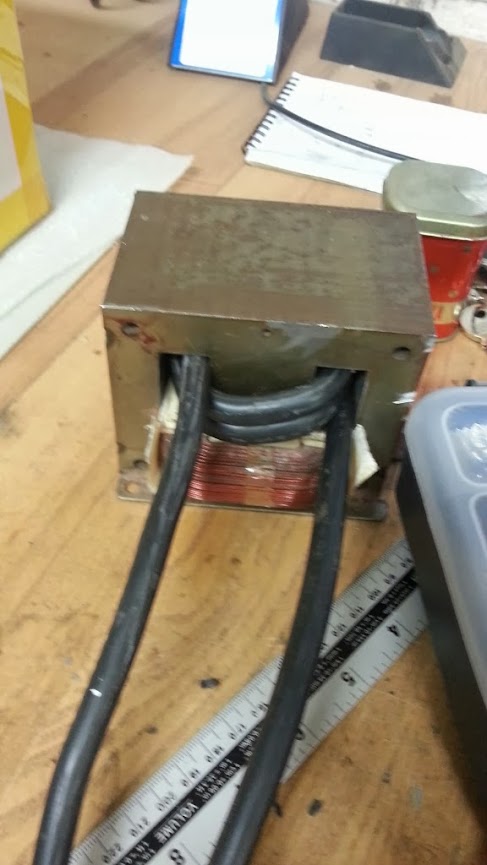

    Padariau dvi apvijas (o gal viena skaitosi :D), kabelis 00, storas, ~9,5mm. Pabandžiau ir pamatavau srovę, maksimali 1150A, įtampa 1,7V. Čia ir kyla man klausimukas. Visur daro ir gauna apie 2,5V, ar geriau naudoti plonesnį laidą ir pakelti įtampą ar palikti taip kaip yra?

    • This topic was modified 4 years, 9 months ago by  agniusm.
    • This topic was modified 4 years, 9 months ago by  agniusm.
    • This topic was modified 4 years, 9 months ago by  agniusm.
    • This topic was modified 4 years, 9 months ago by  agniusm.
    • This topic was modified 4 years, 9 months ago by  agniusm.
    • This topic was modified 4 years, 9 months ago by  agniusm.
    #6518

    kiek as dariau tai apie 3-5V, naudojant mikrobanges tranformeri, kai dariau su transformatorium kazkur apie 20-30 kg tai 5v mazoka buvo bet su juo tai 4mm viela virinau

    #6523

    Tai matyt plonesni kabeli naudojai nes itampa priklauso nuo apviju skaiciaus. Man tokio storio tikrai nereikes, tikriausiai .3mm max.
    Na, transformatoriu nesunku bet kada pakeisti. Svarbiausia, kad pats mechanizmas prispaudimo veiktu teisingai.

    #6524

    1 apvija kazkur apie 1V su mikrobanges traformatorium, o seip Sarunas turi schemutes sukures ir detalu aprasima berods circuit.lt

    #6526

    Jo, ta schemute as turiu, Sarunas siek tiek papasakojo. Pasidares ir PCB jau ir komponentai yra, bet kazkaip man nekyla rankos ta ic suprogramuot, gal siek tiek tingiu nes elektronikoje zalias, o su arduino siek tiek paprasciau ir pati schema ne tokia sudetinga. Ziuresim, kaip sakant yra atsarginis variantas vienu ar kitu atveju :D

    #6539

    Dar keletas komponentų:



    • This reply was modified 4 years, 9 months ago by  agniusm.
    • This reply was modified 4 years, 9 months ago by  agniusm.
    #6553

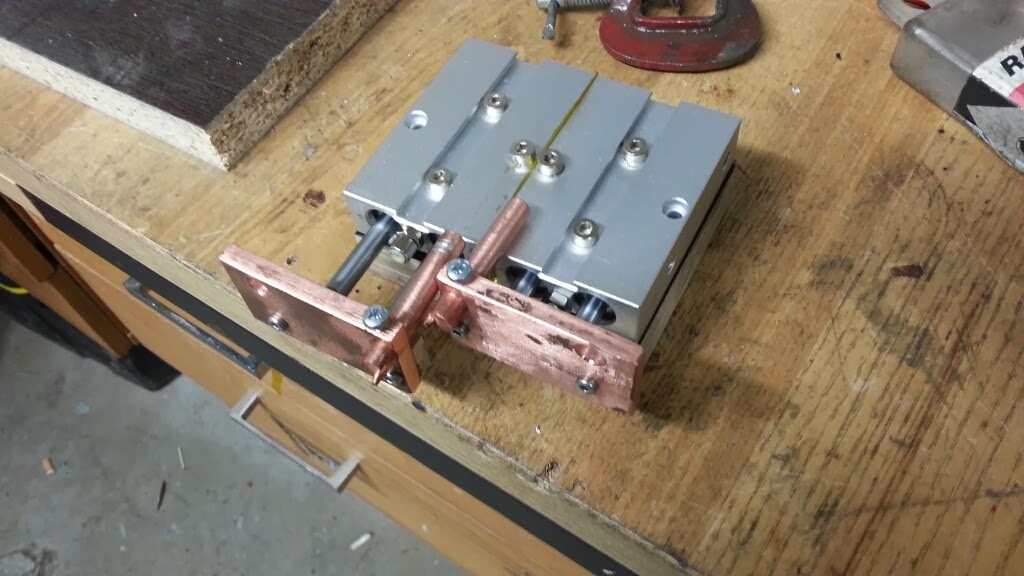

    Progresas. Pakeičiau kabelį plonesniu, daugiau apvijų gavosi ir dabar įtampa 2,7V:





    Reikia ardyti vieną cilindriuką ir žiurėti, kažkodėl stringa šiek tiek:

    • This reply was modified 4 years, 9 months ago by  agniusm.
    • This reply was modified 4 years, 9 months ago by  agniusm.
    • This reply was modified 4 years, 9 months ago by  agniusm.
    • This reply was modified 4 years, 9 months ago by  agniusm.
    #6591

    Taimingui galima tokia schemute naudoti.
    http://home.cogeco.ca/~rpaisley4/LM555Basics5.GIF
    Isideti 10 apsukimu potenciometra su suzimeta padalomis galva…
    Kam tingisi komponentu nomunalus skaiciuotis galite simuliatoriu naudoti.
    Tarkime pas mane potenciometras R1 100K tai su C1 48uF kondensatoriumi maksimali impulso trukme kazkur 5.2sek.

    #6605

    Sveiki. Norejau paprasyti kieno nors kas kerta Eagle paziureti mano peckeliones gal bus kokiu patarimu ar pastabu. Pabandziau pazaisti, tingejau braizytis BCD sungikli tai pakeiciau kazkoki buvusi ir manual nubraiziau takus, pusiau nzn ka ten pridirbau. Vietos netaupiau, ner nei noro nei laiko zaist, nei reikalo. Cia pirmas mano bandymas, bandysiu spauzdintuvu spauzdinti, perkelineti ir esdinti. Galima pasiimti is cia: https://drive.google.com/folderview?id=0B56NVZIdTBFOVEpWWkpnOWtLQnc&usp=sharing
    Atrodo taip, pagal aukciau pateikta schemute:

    #6606

    Su Arduino gali tiesiogiai valdyti “solid state relay” ji yra optiskai izoliuota, tada nereikes ir plokstes gamintis.

    • This reply was modified 4 years, 8 months ago by  Laurynas.
    #6608

    Tikriausiai yra daug budu, bet pasiteplioti niekada nekenkia

    #6656

    Apturejau dar viena minti. Pas mane tig aparatas turi microtac funkcija: http://www.youtube.com/watch?v=YvYSq_HbiSU
    Idomu, gal but butu galima pritaikyti celiu suvirinimui? Reiketu pasigamunti izeminimo krunsteiniuka, kad tilptu ant celes + puses ir dar liktu vietos suvirinimui.

    #6685

    Taigi, pabandziau atsispauzdinti pirma savo plokste. Manau kaip pirmam kartui neblogai isejo:


    Sulitavau komponentus, ijungiau i tinkla ir kazkas pykstelejo. Nelabai pastebejau is kurios vietos sublyksejo.


    Gal kas zino kaip patikrinti tuos TRIAC BT151 ir MOC3023?
    Gal kas zino kaip pajungineti BCD jungikli ir ar yra skirtumas tarp 0-9 ir 0-F BCD jungikliu kitas apart daugiau padeciu? Yra 1,2,4,8 pinai ir du C C. As juos uztrumpines, ar taip galima?

    Ka, tikriausiai teks imti breadboarda ir bandyt per naujo

    #6686

    gal tiesiog buvo like lydmetalio tarp takeliu…

    #6689

    Taip ir as galvot pradejau nes komponentai atrodo fiziskai sveiki

    #6693

    Gal įdėk schemos paveikslėlį, nes EAGLE jau seniai nebenaudoju.
    Iš pirmo žvilgsnio matau didelę saugumo problemą – po optopora esantys takeliai, nešantys mažos galios ir tinklo srovę yra labai arti vienas kito. Būtina išlaikyti bent jau 4 mm atstumą…
    Taip pat iš PCB nuotruakos nelabai supratau kuo maitini mikrovaldiklį.
    Simistoriai gerai izoliuoti nuo radiatoriaus? Nebus kad užsitrumpino?

    #6697

    Dekui Sarunai uz pastabas del takeliu, tikrai nebuciau sugalvojes:). Simistoriai izoliuoti gerai, per pilkas tarpines ir plastikine tarpine varzteliui, issilupau is maitblokio kompiuterinio, nerodo trumpo tarp anodo ir ausintuvo.
    Kibirkstis ir pokstelejimas buvo tarp takeliu ikritusio lydmetalio manau. Siandien praejau dar BCD dali, supratau, kad turi reiksmes eiliskumas ir po to priskyrimas ju Arduino IDE. Pakeiciau ir… kazkaip veikia :) Dabar veikia, bet atbulai. T.y. transformatorius pastoviai uzia ir nutrunka kai paspaudi pedala. Naudojamas 0-9,A-F ribu BCD veikia kaip ir maniau tik su galimybe ilgesniam antram pulsui. Cia pafilmavau kiekvienos padeties pulso trukme atvaizduota arduino LED:

    Nepaskaiciau tavo atsakymo laiku ir pasidariau antra plokste:

    Taigi, dabar liko issiaiskinti kodel veikia atbula tvarka

    #6703

    Tiesa Sarunai, ar padetu jei toje vietoje takelius aplieciau karstais klijais kaip izoliatoriu? Mikrovaldikli maitinsiu nuo nokia pakrovejo, 5v

    • This reply was modified 4 years, 8 months ago by  agniusm.
    #7136

    Pagaliau padariau elektronika, viskas veikia tik reikes pajungti lcd kad rodytu laiko nustatyma nes lb nepatogu.
    Reikia sutvarkyti prispaudimo stipruma, per daug slegio ir nusipirkti .25mm nikelio tabsu. Turetu buti patogu kai pasalinsiu niuansus

    #16430

    Sveiki norėčiau paklausti dėl iš mikrobangų krosneles 2 transformatorių dariau
    suvirinimo aparatą.Pamatavus kiek voltų gaunasi buvo apie 33v-40v virinti iš pradžių išėjo, bet buvo įtartinas, urzgė kaip normalus transformatorius bet kai tik priliesdavau elektrodą prie virinamo daikto buvo toks keistas garsas panašus į barškinama viela galiausiai iš vieno transformatoriaus 220v apvijos pradėjo eiti dūmai po to ir iš kito kėkvienas transformatorius veikė 220v įtampoje.
    Transformatorius sujungiau taip linkas į brėžinį:
    https://ibb.co/fCnf4k

    Taigi norėčiau,kad kas nors patartų ar pasakytų ką darau netaip ?
