  • #11075
    jonas
    Participant

    na jei srovė visai netekės per pcb(montuojamas ant laido daviklis) galima ir 400A. Dėl jungčių tai žimona tu teisus. Aš taip ir dariau, beje buvo idėja statyti hermetišką mini ar micro usb, bet nusipirkti pasirodo tokį ne paprasta. Dabar keisti esmas jungtis į kitas nebus suderinama su kompaktiškumu. Labai nesigilinau į tavo pateiktą informaciją apie magnetines jungtis,bet manau,kad idėja gera. Ką turi galvoje (pliku be matavimo elementų?) be srovės daviklio ar iš viso be ADC ir daviklio? Agniau, jei yra noras pažaisti su šiuo matuokliu tai galiu aš tokią galimybę tau ir dabar suteikti. Vistiek jis pas mane nieko neveikia.

    • This reply was modified 5 years, 9 months ago by jonas.
    #13202
    Nemirtingasis
    Participant

    Parašysiu ir apie savo daroma matuokli susidedanti iš 2 elementų,
    matavimo modulio-valdiklio ir LCD valdiklio,

    matavimo modulis:
    šią savaitę užsakysiu PCB gamyba (brėžiniai jau nusiūsti),
    max itampa 60V,
    įdiegiau šias funkcijas:
    įtampos matavimas ir valdiklio atjungimas esant per mažai įtampai,
    srovės matavimas iki 25A (ACS711), naudojant shunt – neribotas,
    greičio matavimas (su holo ar herkonu),
    distancinis pultas – įjungia išjungia įtampa sistemai ir valdikliui,
    3A išvadas stabdžių lempai kai lėtėjimas didesnis nei nustatytas (stabdant) arba srovės reikšmė pliusinė (regeneracija),
    12V 2A išvadas įvairiems išoriniams prietaisams su PCT apsauga,

    duomenys įvedami be valdiklio perprogramavimo,
    prijungus usb įsijungia programavimo rėžimas,
    duomenų įvedimas vykdomas per “terminal” programėle arba kitaip sakant per USB-COM adapteri,
    įvedami duomenys: (ir tiki, kalibravimas ir t.t.)
    baterijos talpa,
    min max įtampa,
    rato diametras (greičio ir nuvažiuoto atstumo skaičiavimui),
    max Amps.

    modulis apskaičiuoja važiavimo greitį, įsimena nuvažiuotą atstumą (tottal), ir visus šiuos duomenis (įtampa,srove,greiti,baterijos talpa) kas 100ms (galimas kitas intervalas) perduoda į ekrano valdikliuką,

    ekrano valdiklis apskaičiuoja visus kitus įmanomus skaičius tokius kaip:
    vidutinį greitį,
    naudojama energijos kiekį,
    sunaudota energijos kiekį,
    likusi energijos kiekį,
    likusi nuvažiuoti atstumą,
    trip atstumą,
    ir atvaizduoja ekrane pasirinktus parametrus,
    šiuo metu suprogramavau, kad atvaizduotu beveik visus parametrus,
    kai kuriuos iš jų skaičiais, kai kuriuos grafiniu stulpeliu,
    ekraną naudojau 3.5colio spalvota LCD,

    kol kas viskas išbandyta “ant stalo”, su daugybe potenciometru įvairioms sąlygoms imituoti,
    net ir atnaujinant beveik visą informaciją vienu metu, ekrano FPS nenukrenta maziau 15,
    vėliau kodą patobulinau ir nustačiau, kad informacija atitinkamame laukelyje būtų pakeista tik gavus naujus duomenis,

    vaizdas saulės šviesoje gan neblogai atrodė, bet kilo įtarimas, kad rodo per ryškiai, pamatavau įtampa, pasirodo per klaidą buvau nustatęs 4V :)
    bet LCD nesusvilo ir dūmai neišrūko, nors LCD modulis 3.3V ir aprašyme rašo “absolute max” 3.6V :D

    planuoju per kelias savaites išbandyti realiomis sąlygomis,
    sekanti kartą įdėsiu foto ir kitos info.

    #13209
    Nemirtingasis
    Participant

    Turiu klausimą apie LCD,
    ar kam teko susidurti kaip saulės šviesoje rodo 500cdm ekranas ?
    dauguma kinietišku ryškumas yra 250-300cdm,
    bet radau 3.8colio 500cdm ir nežinau ar 500cdm pakanka ?

    nuoroda:
    http://www.aliexpress.com/item/3-8-inch-LCD-Screen-480-320-RGB-SPI-Interface-500CD-8-16-Bit-4-Wire/32569345827.html

    #13211
    sopkis
    Participant

    Jei spalvotas tai vistiek saulėje normaliais nematysi. Pora puslapių atgal Jonas juodai-baltą lcd bandė, kur kas geriau matosi nei spalvotas.

    #13212
    Šarūnas
    Keymaster

    Turiu dabar laikrodį (pebble) su SHARP memory LCD. Kažkas nerealaus… Labai rekomenduoju, nors ir didesni nepigūs. Maksimalus dydis 4.4″:
    http://www.sharpmemorylcd.com/4-4-inch-memory-lcd.html
    http://eu.mouser.com/new/Sharpsma/sharpmemorylcd/

    Spalvotui poreikio tikrai nematau, na o šiaip tai be jokio pašvietimo saulėje atrodo nerealiai. Visokiuose reviewsuose kamera neatskleidžia tikro vaizdo…

    #13218
    agniusm
    Participant

    Iš nuorodos maksimalus dydis 8.4″ bet kaina virš 200EUT :O
    Tikriausiai optimaliausias būtų 2.7″ dydžio ir kainos santykis.
    500uW energijos vartojimas :O

    • This reply was modified 5 years, 2 months ago by agniusm.
    #13221
    Šarūnas
    Keymaster

    Na energijos suvartojimas šiuo atveju mums nelabai svarbu, svarbiausia skaitomumas saulėje. O skaitosi jie labai gerai. 4.4″ galima įsigyti jau dabar, ir tai atrodo kaip normalus dydis. Nors gal labiau link 6″ eičiau…
    Kažkaip neradau jokio paprasto LCD, kad būtų reflective ir maždaug 4-6″.

    #13222
    Nemirtingasis
    Participant

    Neblogas variantas, bet gan brangus :(
    energijos suvartojimas įspūdingas,
    bet tai neaktualu e dviračiui, net jei kelis W “valgytu”,
    aš vis dėlto bandysiu 3.5″ arba 4″ IPS ekrana, dar derinu siuntimo sąlygas,
    radau vakar alibaba.com, rašo, kad 700cd/m2 sunlight readable,
    atsiuntė smulkų aprašymą, ten parašyta min 400cd/m2,
    led maitinimas 3.2v 160mA, nereikės atskiro maitinimo projektuoti ant PCB,
    8/9/16bit, ISP MCU interfaces, man kaip tik tiks su stm32,
    jei kam įdomu, galiu permesti aprašymą.

    #13225
    sopkis
    Participant

    Čia jau aišku per didelis, bet E-ink iš Kindle nėra brangūs. Pvz 6 colių http://www.ebay.com/itm/Amazon-LB060S01-RD02-Kindle-2-Ebook-ED060SC4-LF-LCD-DIsplay-E-ink-Screen-KT601-/191822641703 , ant saulės jame labai gerai matysis, tik kad vakare pašvietimo reikės iš viršaus.

    #13231
    Šarūnas
    Keymaster

    Su įprastais e-ink yra problema su refresh rate ir šiukšlėm…
    Nors, realiai, jei radus bent su 200ms refresh rate, drivačio aplikacijai gal tos šiukšlės nebūtų didelė problema, tik reikėtų piešti segmentinius komponentus, kad jiems išsijungus perimetre likusios šiukšlės neatrodytų baisiai.
    EDIT: va su pašvietimu už 45€:
    http://www.aliexpress.com/item/Original-New-6inch-E-Ink-Pearl-HD-ink-screen-ED060XC5-LF-LCD-Panel-display-Without-backlight/32362428185.html

    Nors realiai yra 2x pigiau nusipirkt kindle 3 su 6″ ekranu. :)
    O mažesnių su pašvietimu nesimato…

    #13236
    Šarūnas
    Keymaster

    Šiek tiek užsikabliavau ir paieškojau dar visokių variantų…
    Su mažais (<4″) teko važiuoti – na, sustojus gerai, patogu pažiūrėti, kas buvo praeityje… Bet važiuojant, kai viskas kratosi, mažas ekranas yra beviltiškas.
    Man patraukliausiai atrodo ~4.5-5.5″ ekranai, ar net >6″, jei platus.

    e-ink / e-paper
    naudojimui paruoštų modulių nėra tiek daug, o plika matrica be valdiklio yra gana komplikuota naudoti. Tiesiog nebe mėgėjiškas projektas gaunasi.
    Variantai ~4-4.3″ būtų tokie:

    1. http://www.aliexpress.com/store/product/4-3-Inch-low-power-consumption-e-paper/600281_692227098.html

    – Nėra apšvietimo.
    – Visai ne mėgėjiška rezoliucija – reikės daug MCU resursų…
    – neaišku kaip valdyti

    2. http://www.aliexpress.com/store/product/new-DFRobot-Genuine-4-3-Inch-E-Paper-e-ink-display-screen-module-800×600-5-5V/1111448_32502502840.html

    – Nėra apšvietimo
    – Irgi per didelė rezoliucija
    + išspręstos valdiklio problemos

    LCD
    Kažkaip labai sunku rasti normalių nespalvotų ir tikrų transflective LCD… Tik du variantai.

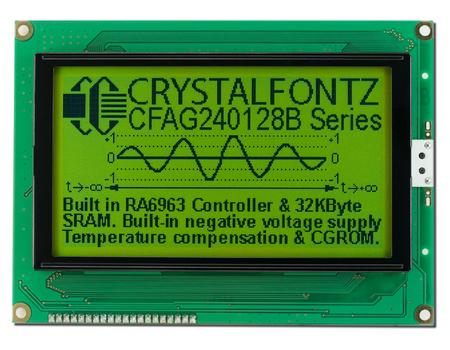

    1. https://www.crystalfontz.com/product/cfag240128byyhtz-lcd-module-graphical-240×128

    + 6″ 240×128
    + transflective su pašvietimu, be touch
    + kaip ir išspręstos visos bėdos
    – žalia spalva gal nėra teisingas sprendimas visur ir visada
    – žiauriai platus rėmelis, kaip ’80-aisiais…
    + kaina nemaža, bet ir ne kosmosas

    2. http://tslcd.en.alibaba.com/product/1326279198-800942063/6_2_Mono_TFT_LCD_Module_with_16bit_MCU_interface.html

    + 6.2″ 640*320 – didoka rezoliucija… Bet teisingas valdiklis gelbsti
    + transflective, matomumas ir kampai tikrai geri
    + spalva gera
    + yra ir variantas su touch (resistive)
    + kaina nemaža, gali būt iki 100€

    Memory LCD – turbūt paskutinis variantas…
    Sau žiūrėčiau tik 4.4″ SHARP modelį.
    http://eu.mouser.com/ProductDetail/Sharp-Microelectronics/LS044Q7DH01/?qs=e2E10ngTNa1oFlw5INz0XA%3d%3d

    + 4.4″ 320×240 – rezoliucija pats tas
    – 100€
    – nėra pašvietimo
    + matosi puikiai net ir prieblandoje
    – valdymas primityvus (tai gerai), bet nėra tipinių manipuliacijos su vaizdais funkcijų, taigi reikės mikrovaldiklio (gal net atskiro) su daug atminties.

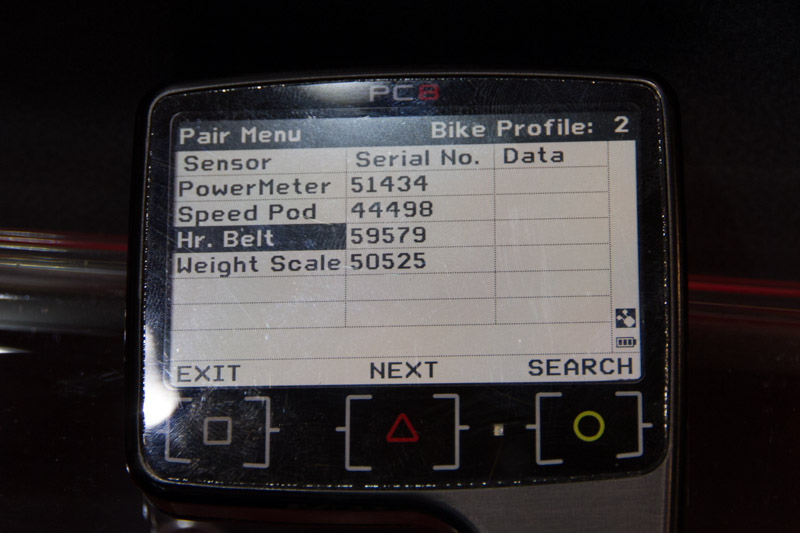

    Pavyzdžiui, dviračio kompiuteris su tokiu ekranu prieblandoje ir be pašvietimo:

    daugiau: https://www.google.com/search?q=srm+pc8

    Taip viską apžiūrėjus, variantų kaip ir yra, bet su visais problemos… Aišku tas SHARP atrodo nerealiausiai, bet reikėtų kažką burti su pašvietimu ir touch. Tai kaina vėl kyla…

    #13238
    agniusm
    Participant

    O čia tu Šarūnai taip užsikabliavęs, gal kažko po truputi ieškai bms’ui? O kokios sąsajos žiūrėti ir su kokiu valdikliu?

    #13239
    Šarūnas
    Keymaster

    Na kaip ir yra toks poreikis, bet klausimas, kiek to reikia ir kiek pigiai įmanoma padaryti. Su 100€ ekranu tikrai nepavyks padaryti už tokią kainą, kad būtų įmanoma parduot… Nebent kaip asmeninis projektas.

    O ekrano interfeisas visiškai nesvarbus, vis tiek reikės statyti kažkokį mikrovaldiklį. Tik, aišku, jei ekranas jau turi kontrolerį su pakankamai atminties, mikrovaldiklio reikia mažesnio ir pigesnio… Na ir aišku geriau be visokių mandrų maitinimo įtampų, kaip kad e-paper +30V ir -20V, nes vėl atsiranda visokie specialūs draiveriai ir keitikliai.

    #13240
    sopkis
    Participant

    Čia truputį įdomios informacijos atradau http://www.essentialscrap.com/eink , net nežinojau kad valdymas šiek tiek komplikuotas. Pasirodo negalima tiesiogiai perpiešinėti paveikslėlio, reikia tik keisti vietas kurias reikia, ir netgi per kelis kartus, kai iš juodos darai pilką, tik poto baltą arba atvirkščiai. Dabar supratau kodėl Šarūnas sakė minusai greitis ir šiukšlės.

    Tiesa, jei ką sudomins, diy elektrinio dviračio displėjus su loginimu į SD kortelę.
    ftp://ftp.circuitcellar.com/pub/Circuit_Cellar/2012/269/268-Karmann.zip

    • This reply was modified 5 years, 2 months ago by sopkis.
    #13242
    agniusm
    Participant

    Aš kol kas manau, kad e-ink dar nėra tinkamas. Kol kas per žemas skleistinės dažnis ir kėblu su skaitymu tamsoje. Yra nemažai kurie juda, bet kol kas realaus už normalią kainą nemačiau nieko.

    #13243
    Šarūnas
    Keymaster

    sopkis, tas ekranas buvo naudojamas kindle 2. Jie nėra labai brangūs… Tai realiai gal galima būtų lupti ekranus iš kindle, iškart su apšvietimu? Kaina būtų koks 50€…

    Dėl Kindle ekranų nežinau, bet kažkur mačiau e-ink su ~200ms refresh galimybe, tai jau pakankamai gerai būtų.

    #13244
    Šarūnas
    Keymaster

    Biškį paresearchinau… Pasirodo tuos kindlus nėra taip sunku “nuhakint”, t.y. paleisti savo aplikaciją. Daugiau info ir developerių kampelis:
    http://www.mobileread.com/forums/forumdisplay.php?f=150

    Vienas pavyzdžių: http://the-digital-reader.com/2015/08/22/kindle-bike-raspi-equals-bike-comupter/

    :)
    Atrodo visai nesudėtinga… O kindlų ebėjuj yra po 30£…

    #13246
    agniusm
    Participant

    Man labiau patinka pocketbook 360. Jie ten ir doom paleido, dydis šiek tiek normalesnis

    O gal Kobo mini?

    • This reply was modified 5 years, 2 months ago by agniusm.
    • This reply was modified 5 years, 2 months ago by agniusm.
    • This reply was modified 5 years, 2 months ago by agniusm.
    #13250
    Šarūnas
    Keymaster

    pocketbook kažkaip nelabai populiarūs, kainos didesnės. O ekranas manau bus tas pats 6″.

    Kobo mini 5″ ekranas, gal visai neblogai.
    Galimybės jiems rašyti programas realios: http://www.chauveau-central.net/pub/KoboTouch/
    Gaila nėra bluetooth (visuose). Apšvietimo lyg irgi ne?..
    Apšvietimą turi: Glo, Aura (rezoliucija per didelė, nors appso atveju gal ne tiek svarbu)

    #13251
    Šarūnas
    Keymaster

    Paguglinau, 5″ su pašvietimu nerasta…

    Bet radau tokią linuxo distrą OpenInkPot:
    http://morgue.openinkpot.org/wiki/Hardware
    Palaiko ir kindlus kelis… Linuxas = gerai, nes galima įdomių dalykų nuveikt ir ką nors susikodint nebus sudėtinga.

    bet peržiūrėjus supportinamo hardware sąrašą kažkaip nieko gero…

    toliau žiūrint į programavimo galimybes, tenka grįžti prie kindle. Nėra viskas taip gražu, bet įmanoma:
    https://cowlark.com/kindle/getting-started.html
